MAX232 Integrated Circuit

WORKING OF MAX232

It Is Used To......

Ø MAX232 is a widely known IC used for establishing serial communication between Microcontrollers andPersonal Computers (PC).

Ø This IC is used to convert TTL/CMOS logic levels to RS232
Logic  levels during the process of  serial communication.

Ø Usually  a  Microcontroller  operates  at  TTL Logic(Transistor
Transistor Logic) of about 0-5V whereas  A PC  works on  RS232
standards that is (-25 to +25V).

Ø So it is not possible to interface a PC directly with a Microcontroller  and this is exactly where a MAX232 IC comes into Play.

Ø MAX232 offers a intermediate link between theMicrocontroller and your PC.

Ø The transmitters of this IC will convert theTTL/CMOS  input

 level into RS232 voltage levels.

Ø The receiver pins are capable of taking input around -30V to +30V.

Ø Meanwhile each receiver converts RS232 inputs to 5VTTL/CMOS logic level which was fed into the Rx pin of a Microcontroller.

Ø So summing up this IC acts as a intermediator by

convertingthe voltage level of signals.

WORKING:

Ø The IC is capable of supplying RS232 standard voltage logic

 levels by means of a single 5V power  supply.

Ø This was done by means of a capacitive voltage generator

 used within that IC.

Ø So we need to connect three external capacitors whose value range from 1uF to 22uF.

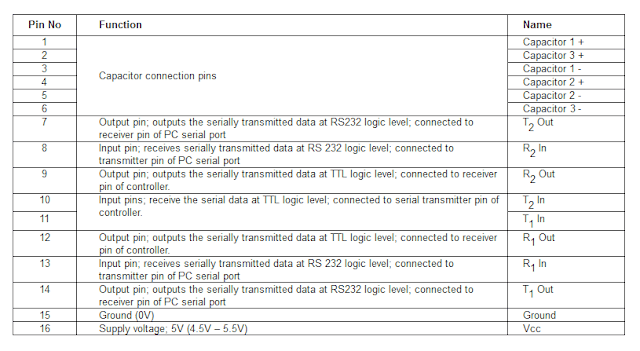

Ø The capacitors are meant to be connected  across the  Pins

C1+ & C1-, C2+ & C2-, C3+ & C3-.
